Draka A-DQ(ZN)B2Y 12G50/125 OM3 3000N

Bitte einloggen um Preise zu sehen

Produktnummer: 60019415

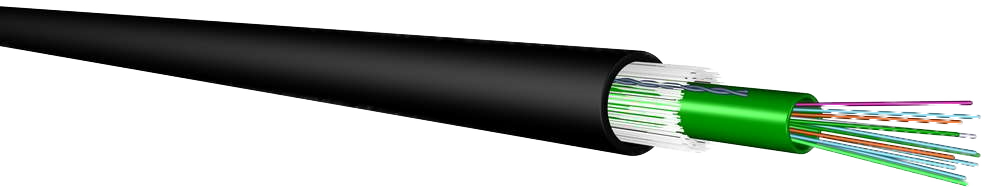

Produktinformationen "Draka A-DQ(ZN)B2Y 12G50/125 OM3 3000N"

LWL-Außenkabel mit zentraler Bündelader dienen als Erd- und Röhrenkabel und werden im Primärbereich (campus backbone) fur mittlere und große Distanzen eingesetzt. Die kompakte Bündeladerkonstruktion erlaubt eine hohe Konzentration von Fasern und erleichtert somit das Fasermanagement in den Verteilanlagen. Das Kabel ist UV-beständig, nagetierfest, längswasserdicht, hochzugfest und fur direkte Erdverlegung geeignet.
Kabelaufbau:
Ummantelte Glasrovings verleihen dem Kabel die nötige Zugfestigkeit und einen Nagetierschutz. Das Kabel ist mit einem schwarzen PE-Mantel versehen.

Anwendung: Multimode
Farbe: schwarz
Fasertyp: OM3
Faserzahl: 12
Zugfestigkeit: 3000 N

Mechanische Eigenschaften

  • Zugentlastung: Längswasserdichte Bewicklung, Glasroving Elemente
  • Außendurchmesser, nominal:6,7mm
  • Kabelgewicht: 40,7kg/km
  • UV-Beständigkeit: Gut
  • Installation im Freien
  • Mit Nagetierschutz: Ja
  • Biegeradius (Regel) Während der Installation:  (mit Last) = 20xD, Dauerhaft (ohne Last) = 10xD
  • Quetschtest: (1min, reversibel) IEC 60794-1-21 E3 2.000 N/10cm
  • Maximale Zugfestigkeit während der Installation: IEC 60794-1-21 E1 3.000 N
  • Dauerhafte Zugfestigkeit: IEC 60794-1-21 E1 1.000 N
Kabelaufbau
  • Röhrchenart: Gelgefüllte Bündelader Ø2,8mm für 2fo bis 24fo
  • Wasser verstopft: Ja
  • Reißleine: Ja
  • Bewehrung / Verstärkung: E-glass yarns
  • Material Außenmantel: Thermoplastisches Polymer
  • Kabel längswasserdicht: Ja
  • Kabel querwasserdich:t Ja
  • Kabelfarbe: schwarz
  • Faserzahl: 12 OM3
Thermische Eigenschaften
  • Lagerung: -30°C bis +70°C
  • Installation: -15°C bis +60°C
  • Betrieb: -30°C bis +60°C.
Optische Eigenschaften
  • Brechungsindex bei 850 nm:  1.482
  • Brechungsindex bei 1300 nm:  1.477

Außenkabel 12G50/125 OM3 als Ring oder auf einer Trommel

0 von 0 Bewertungen

Geben Sie eine Bewertung ab!

Teilen Sie Ihre Erfahrungen mit dem Produkt mit anderen Kunden.


Zubehör

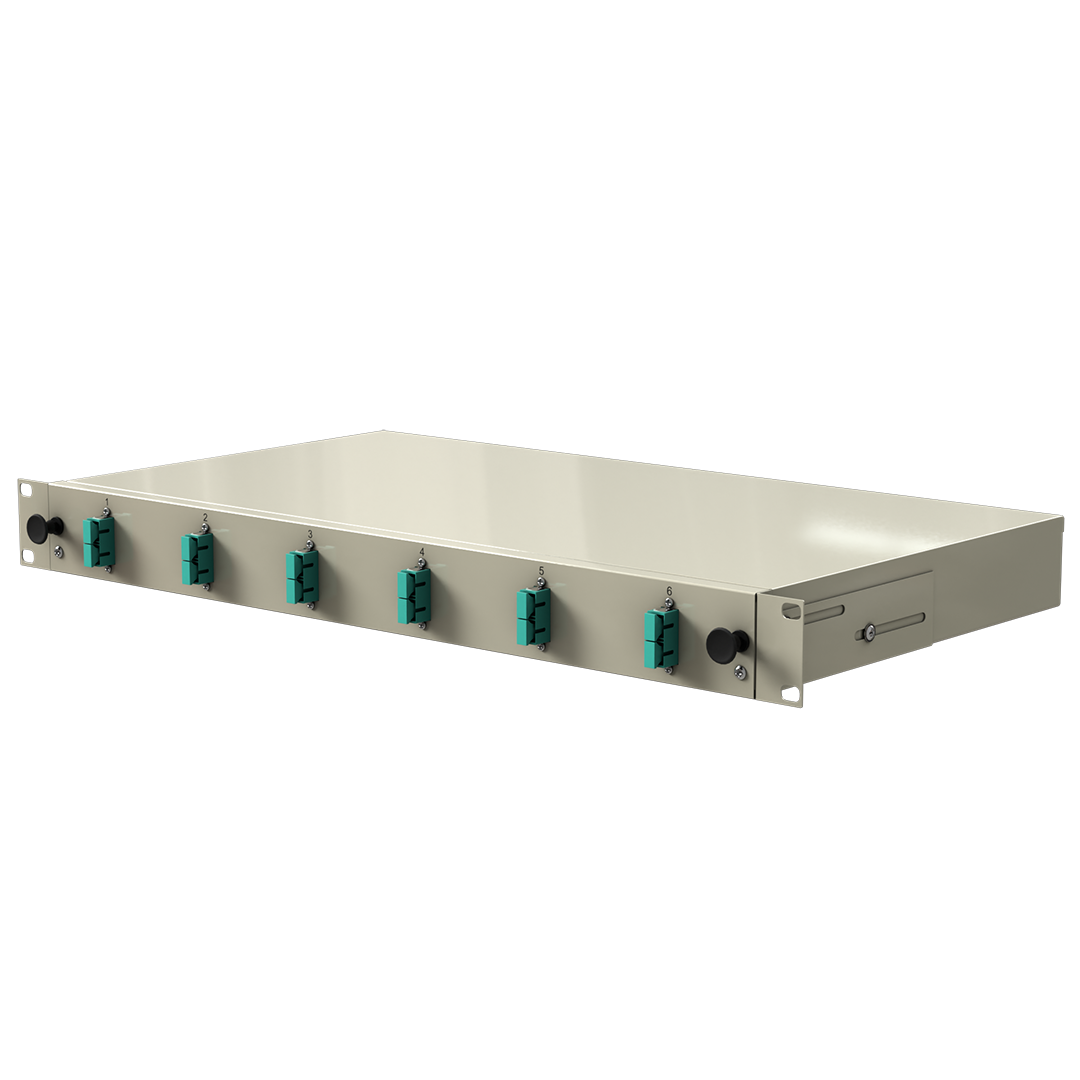

LWL Spleißbox Novuslan 6xSCdx OM3
iv.sys Novuslan Spleißbox 6xSC DX OM3, 1HE ausziehbar.Die iv.sys Novuslan Spleißbox wird nach Kundenwunsch spleißfertig bestückt. Die Box ist ausziehbar und stufenlos verstellbar.Die Pigtails sind gemäß DIN Farbcodierung in die Kupplungen gesteckt und spleißfertig in der Spleißkassette eingelegt.

Bitte einloggen um Preise zu sehen

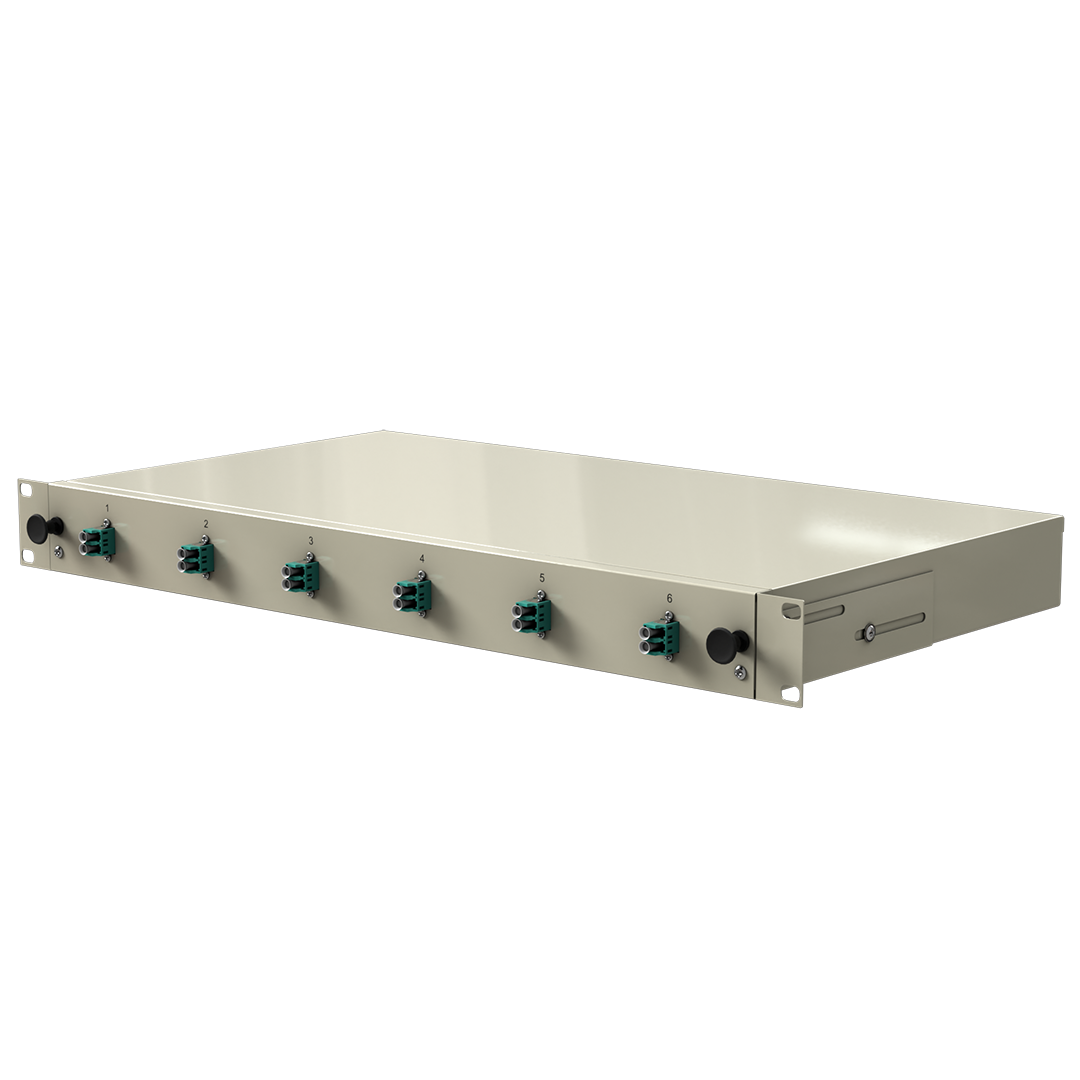

LWL Spleißbox Novuslan 6xLCdx OM3
