Draka A-DQ(ZN)B2Y 12G50/125 OM4 3000N
Bitte einloggen um Preise zu sehen
LWL-Außenkabel mit zentraler Bündelader dienen als Erd- und Röhrenkabel und werden im Primärbereich (campus backbone) fur mittlere und große Distanzen eingesetzt. Die kompakte Bündeladerkonstruktion erlaubt eine hohe Konzentration von Fasern und erleichtert somit das Fasermanagement in den Verteilanlagen. Das Kabel ist UV-beständig, nagetierfest, längswasserdicht, hochzugfest und fur direkte Erdverlegung geeignet.

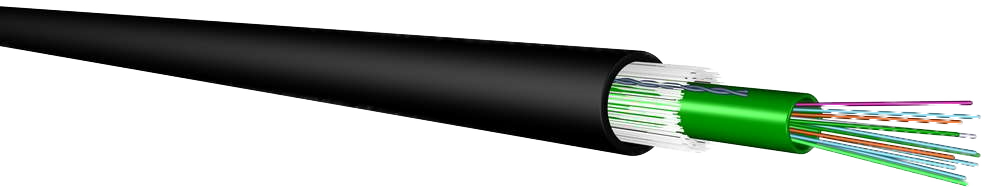

Kabelaufbau:
Ummantelte Glasrovings verleihen dem Kabel die nötige Zugfestigkeit und einen Nagetierschutz. Das Kabel ist mit einem schwarzen PE-Mantel versehen.
| Anwendung: | Multimode |
|---|---|
| Farbe: | schwarz |
| Fasertyp: | OM4 |
| Faserzahl: | 12 |
| Zugfestigkeit: | 3000 N |
Mechanische Eigenschaften
- Zugentlastung: Längswasserdichte Bewicklung, Glasroving Elemente
- Außendurchmesser, nominal:6,7mm
- Kabelgewicht: 40,7kg/km
- UV-Beständigkeit: Gut
- Installation im Freien
- Mit Nagetierschutz: Ja
- Biegeradius (Regel) Während der Installation: (mit Last) = 20xD, Dauerhaft (ohne Last) = 10xD
- Quetschtest: (1min, reversibel) IEC 60794-1-21 E3 2.000 N/10cm
- Maximale Zugfestigkeit während der Installation: IEC 60794-1-21 E1 3.000 N
- Dauerhafte Zugfestigkeit: IEC 60794-1-21 E1 1.000 N
- Röhrchenart: Gelgefüllte Bündelader Ø2,8mm für 2fo bis 24fo
- Wasser verstopft: Ja
- Reißleine: Ja
- Bewehrung / Verstärkung: E-glass yarns
- Material Außenmantel: Thermoplastisches Polymer
- Kabel längswasserdicht: Ja
- Kabel querwasserdich:t Ja
- Kabelfarbe: schwarz
- Faserzahl: 12 OM4
- Lagerung: -30°C bis +70°C
- Installation: -15°C bis +60°C
- Betrieb: -30°C bis +60°C.
- Brechungsindex bei 850 nm: 1.482
- Brechungsindex bei 1300 nm: 1.477
Außenkabel 12G50/125 OM4 als Ring oder auf einer Trommel
