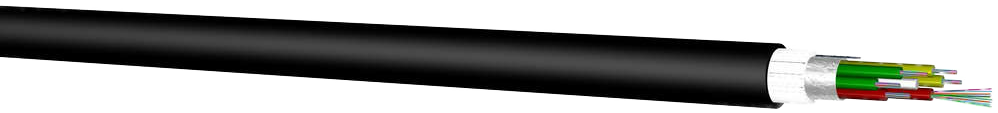

Draka A-DQ(ZN)B2Y 2x12G50/125 OM4 5000N

Bitte einloggen um Preise zu sehen

Produktnummer: 60020612
Produktinformationen "Draka A-DQ(ZN)B2Y 2x12G50/125 OM4 5000N"

LWL-Außenkabel mit verseilter Bündelader dienen als Erd- und Röhrenkabel und werden im Primärbereich (campus backbone) eingesetzt, wo eine Faserzahl von mehr als 24 benötigt wird. Die kompakte Bündeladerkonstruktion erlaubt eine hohe Konzentration von Fasern und erleichtert somit das Fasermanagement in den Verteilanlagen. Das Kabel ist UV-beständig, metallfrei, nagetierfest, längswasserdicht, hochzugfest, einblasbar und für direkte Erdverlegung geeignet. Kabelaufbau: Kabel mit verseilter Bündelader. Jede Bündelader besteht aus 12 Fasern. Die Kabelseele ist mit einer Schicht aus ummantelten Glasrovings umgeben und verleiht dem Kabel so die nötige Zugfestigkeit und einen Nagetierschutz.

Anwendung: Multimode
Farbe: schwarz
Fasertyp: OM4
Faserzahl: 24

Mechanische Eigenschaften

  • Zugentlastung: Längswasserdichte Bewicklung, Glasroving Elemente
  • Außendurchmesser, nominal 11,1mm
  • Kabelgewicht: 96,0kg/km
  • UV-Beständigkeit: Gut
  • Installation im Freien
  • Mit Nagetierschutz: Ja
  • Biegeradius (Regel) Während der Installation:  (mit Last) = 20xD, Dauerhaft (ohne Last) = 10xD
  • Quetschtest: (1min, reversibel) IEC 60794-1-21 E3 3.000 N/10cm
  • Maximale Zugfestigkeit während der Installation: IEC 60794-1-21 E1 5.000 N
  • Dauerhafte Zugfestigkeit: IEC 60794-1-21 E1 1.800 N
Kabelaufbau
  • Röhrchenart: Gelgefüllte Bündelader Ø2,8mm für 2fo bis 24fo
  • Wasser verstopft: Ja
  • Reißleine: Ja
  • Bewehrung / Verstärkung: E-glass yarns
  • Material Außenmantel: Thermoplastisches Polymer
  • Kabel längswasserdicht: Ja
  • Kabel querwasserdich:t Ja
  • Kabelfarbe: schwarz
  • Faserzahl: 2x12 OM4
Thermische Eigenschaften
  • Lagerung: -40°C bis +70°C
  • Installation: -20°C bis +60°C
  • Betrieb: -30°C bis +60°C.
Optische Eigenschaften
  • Brechungsindex bei 850 nm:  1.482
  • Brechungsindex bei 1300 nm:  1.477

Außenkabel 2x12G50/125 OM4 als Ring oder auf einer Trommel

0 von 0 Bewertungen

Geben Sie eine Bewertung ab!

Teilen Sie Ihre Erfahrungen mit dem Produkt mit anderen Kunden.


Zubehör

LWL Spleißbox Novuslan 12xSCdx OM4
iv.sys Novuslan Spleißbox 12xSC DX OM4, 1HE ausziehbar.Die iv.sys Novuslan Spleißbox wird nach Kundenwunsch spleißfertig bestückt. Die Box ist ausziehbar und stufenlos verstellbar.Die Pigtails sind gemäß DIN Farbcodierung in die Kupplungen gesteckt und spleißfertig in der Spleißkassette eingelegt.

Bitte einloggen um Preise zu sehen

LWL Spleißbox Novuslan 12xSCdx OM4
iv.sys Novuslan Spleißbox 12xSC DX OM4, 1HE ausziehbar.Die iv.sys Novuslan Spleißbox wird nach Kundenwunsch spleißfertig bestückt. Die Box ist ausziehbar und stufenlos verstellbar.Die Pigtails sind gemäß DIN Farbcodierung in die Kupplungen gesteckt und spleißfertig in der Spleißkassette eingelegt.

Bitte einloggen um Preise zu sehen

LWL Spleißbox Masterlan 12xSCdx OM4 metall
iv.sys Novuslan Spleißbox 12xSC DX OM4, 1HE ausziehbar.Die iv.sys Novuslan Spleißbox wird nach Kundenwunsch spleißfertig bestückt. Die Box ist ausziehbar und stufenlos verstellbar.Die Pigtails sind gemäß DIN Farbcodierung in die Kupplungen gesteckt und spleißfertig in der Spleißkassette eingelegt.

Bitte einloggen um Preise zu sehen

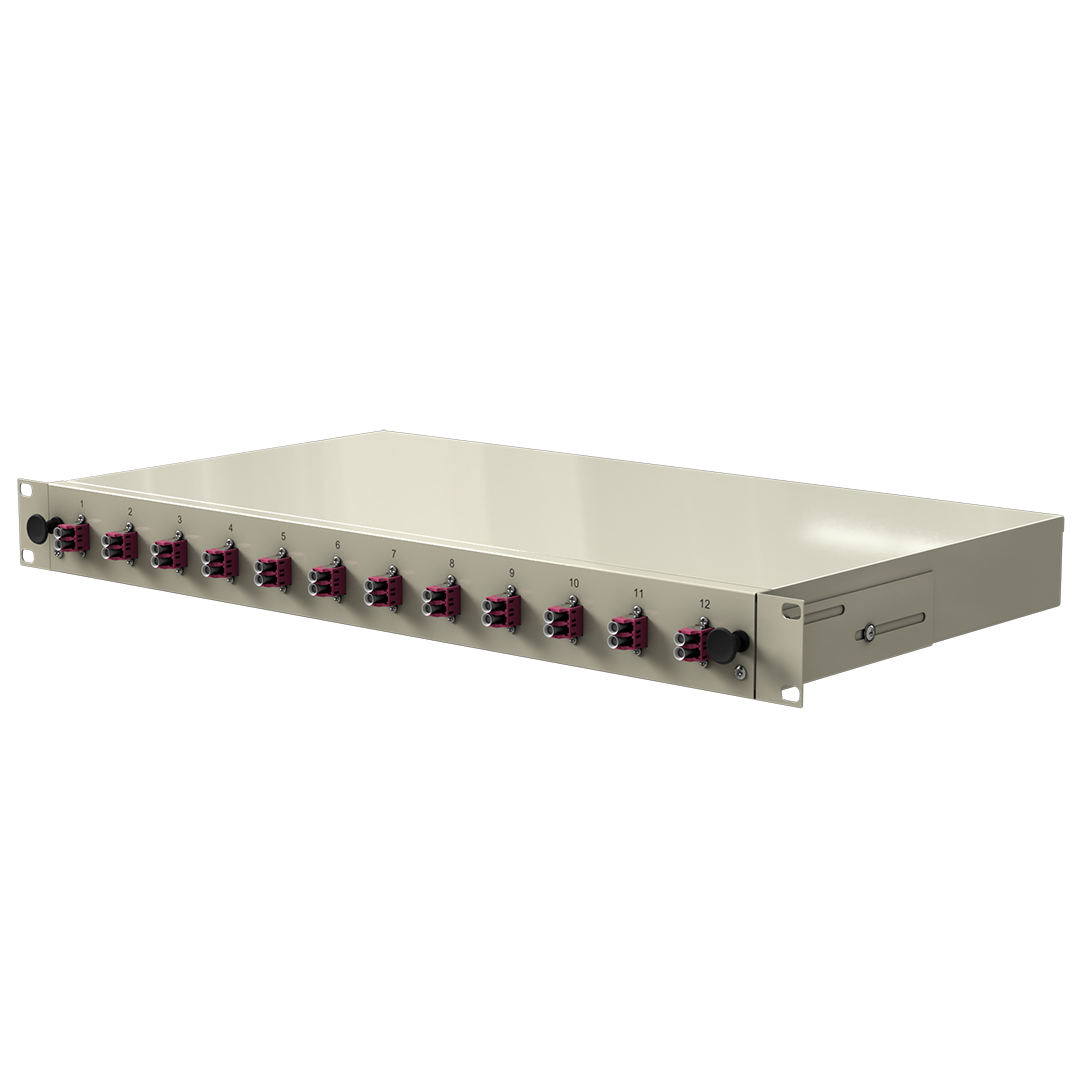

LWL Spleißbox Novuslan 12xLCdx OM4
